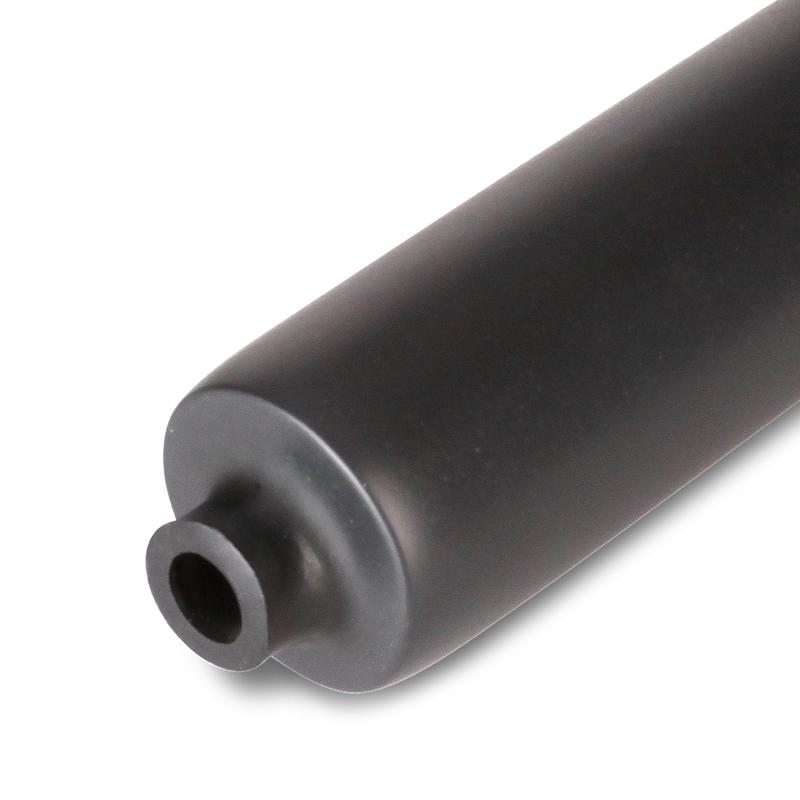

Среднестенные термоусадочные трубки с клеевым слоем и коэффициентом усадки 3:1 и 4:1

тип:

СТТК (ТУ 2247-021-97284872-2006)

  • Предназначены для герметизации, изоляции и защиты от коррозии контактных соединений в электроэнергетике и телекоммуникациях
  • Расширенный коэффициент усадки: от 3:1 до 4:1
  • Материал: полиолефин
  • Цвет: черный
  • Толщина среднестенных трубок СТТК значительно превышает толщину стандартной трубки ТТК (4:1)
  • Среднестенные клеевые термоусадочные трубки обладают исключительной механической прочностью, стойкостью к абразивному истиранию и изоляционными свойствами
  • По всей внутренней поверхности термоусадочных трубок методом соэкструзии нанесен слой термоплавкого клея
  • Устойчивы к ультрафиолетовому излучению и погодным условиям
  • При усадке клеевой слой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
  • Форма поставки: в нарезке по 1.22 м
  • Инструмент для монтажа: высокотемпературный фен ТТ-1800пропановая горелка ПГ «КВТ»портативные бутановые горелки «КВТ».

Относительное удлинение при разрыве не менее 350%
Температура усадки 115–140 °C
Температура эксплуатации от -55 °C до +110 °C
Прочность на растяжение не менее 10 МПа
Электрическая прочность не менее 20 кВ/мм
Рабочее напряжение до 1000 В
Удельное объемное электрическое сопротивление 1014 Ом*см



Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 10  лет
  • Гарантийный срок эксплуатации 3  года
  • Срок службы 10  лет

Термоусадочные клеевые трубки СТТК  – особый вид высококлассных среднестенных клеевых трубок с расширенным коэффициентом усадки от 3:1 до 4:1, предназначенный для изоляции, защиты от коррозии и герметизации контактных соединений.

Толщина стенок трубки СТТК (КВТ) в полтора-два раза превышает толщину трубок ТТК 4:1, что обеспечивает исключительную механическую прочность и стойкость к абразивному истиранию. Расширенный коэффициент усадки позволяет использовать термоусадочные трубки СТТК для монтажа на кабелях и скрутках со сложными рельефами и с еще большими перепадами уровней, чем в случае с ТТК 4:1.

По всей внутренней поверхности термоусаживаемых трубок СТТК равномерно нанесен слой термоплавкого клея методом соэкструзии. Его наличие обеспечивает надежную герметизацию контактных соединений и придает им дополнительную механическую прочность после усадки. Расплавляясь и заполняя все неровности микрорельефа, термоплавкий клей превращает кабельную сборку в монолитную герметичную структуру. Благодаря особому сэвиленовому композитному составу обеспечивается превосходная адгезия ко многим поверхностям и материалам. Эти свойства делают трубку СТТК (КВТ) крайне востребованной для монтажа на профили сложной формы и/или при наличии особых требований к герметичности и защите от механических воздействий.

Данная группа клеевых трубок выпускается в черном цвете и обладает высокой устойчивостью к ультрафиолету и погодным условиям. Форма поставки термоусадочной трубки СТТК – 1,22 метра. Количество в упаковке зависит от диаметров (до размера 75/20мм в одну упаковку входит 10 трубок, а все остальные размеры – по 5 штук).

Трубка с клеевым слоем СТТК завода «КВТ» уже не первый год успешно применяется в целом ряде сфер промышленности, при выполнении электромонтажных работ, для маркировки и бандажирования проводов и сборок и антикоррозионной защиты контактных соединений.

Вопросы и ответы Сопутствующие товары Подбор аналогов по продукции Raychem
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет трубки кратность ед.изм РРЦ (руб.)
СТТК-8/2 (КВТ) 10
шт
163.19
СТТК-12/3 (КВТ) 10
шт
240.72
СТТК-22/6 (КВТ) 10
шт
390.59
СТТК-33/8 (КВТ) 5
шт
416.27
СТТК-40/12 (КВТ) 5
шт
495.05
СТТК-55/16 (КВТ) 5
шт
632.56
CTTK-75/20 (КВТ) 5
шт
954.86
СТТК-95/25 (КВТ) 5
шт
1186.18
СТТК-115/34 (КВТ) 5
шт
1542.78
СТТК-140/40 (КВТ) 5
шт
2027.95
СТТК-160/50 (КВТ) 5
шт
2543.98
CTTK-175/50 (КВТ) 5
шт
3295.56
СТТК-200/55 (КВТ) 5
шт
3833.83
CTTK-225/60 (КВТ) 5
шт
4071.42
SKU товарные позиции Цвет трубки кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
СТТК-8/2 (КВТ) 10
п/э пакет
4680430023600 123 6 4 0.34 0.002952
СТТК-12/3 (КВТ) 10
п/э пакет
4680430023471 123 8 5 0.464 0.00492
СТТК-22/6 (КВТ) 10
п/э пакет
4680430023617 124 13 5 1.002 0.00806
СТТК-33/8 (КВТ) 5
п/э пакет
4680430023624 124 10 5 0.636 0.0062
СТТК-40/12 (КВТ) 5
п/э пакет
4680430023488 131 9 6 0.79 0.007074
СТТК-55/16 (КВТ) 5
п/э пакет
4680430020197 126 13 4 1.2 0.006552
CTTK-75/20 (КВТ) 5
п/э пакет
4680430020203 126 11.5 10.5 1.8 0.015215
СТТК-95/25 (КВТ) 5
п/э пакет
4680430020210 122 15 13 1.6 0.02379
СТТК-115/34 (КВТ) 5
п/э пакет
4670016353580 123 18 11 3.5 0.024354
СТТК-140/40 (КВТ) 5
п/э пакет
4670016353603 124 26 13 3.4 0.041912
СТТК-160/50 (КВТ) 5
п/э пакет
4630019127915 124 28 12.5 4.4 0.0434
CTTK-175/50 (КВТ) 5
п/э пакет
4680430025703 123 28 17 5.2 0.058548
СТТК-200/55 (КВТ) 5
п/э пакет
4670016353641 123 28.5 18 6.1 0.063099
CTTK-225/60 (КВТ) 5
п/э пакет
4680430025727 124 41 17 6.8 0.086428
SKU товарные позиции Цвет трубки D (мм) d (мм) S (мм)
СТТК-8/2 (КВТ) 8 2 2
СТТК-12/3 (КВТ) 12 3 1.8
СТТК-22/6 (КВТ) 22 6 2.2
СТТК-33/8 (КВТ) 33 8 2.5
СТТК-40/12 (КВТ) 40 12 2.5
СТТК-55/16 (КВТ) 55 16 2.7
CTTK-75/20 (КВТ) 75 20 3
СТТК-95/25 (КВТ) 95 25 3
СТТК-115/34 (КВТ) 115 34 3.3
СТТК-140/40 (КВТ) 140 40 3.5
СТТК-160/50 (КВТ) 160 50 3.5
CTTK-175/50 (КВТ) 175 50 4
СТТК-200/55 (КВТ) 200 55 3.5
CTTK-225/60 (КВТ) 225 60 4
SKU товарные позиции Цвет трубки Тип трубки Рабочее напряжение, до (кВ) Диаметр до усадки, мм Диаметр после усадки, мм Длина нарезки, мм Коэффициент усадки Материал Цвет трубки
СТТК-8/2 (КВТ)
с клеевым слоем
1
2
8
1.22
4:1
полиолефин
черный
СТТК-12/3 (КВТ)
с клеевым слоем
1
12
3
1.22
4:1
полиолефин
черный
СТТК-22/6 (КВТ)
с клеевым слоем
1
22
6
1.22
3:1
полиолефин
черный
СТТК-33/8 (КВТ)
с клеевым слоем
1
33
8
1.22
4:1
полиолефин
черный
СТТК-40/12 (КВТ)
с клеевым слоем
1
40
12
1.22
3:1
полиолефин
черный
СТТК-55/16 (КВТ)
с клеевым слоем
1
55
16
1.22
3:1
полиолефин
черный
CTTK-75/20 (КВТ)
с клеевым слоем
1
75
20
1.22
4:1
полиолефин
черный
СТТК-95/25 (КВТ)
с клеевым слоем
1
95
25
1.22
4:1
полиолефин
черный
СТТК-115/34 (КВТ)
с клеевым слоем
1
115
34
1.22
3:1
полиолефин
черный
СТТК-140/40 (КВТ)
с клеевым слоем
1
140
40
1.22
3:1
полиолефин
черный
СТТК-160/50 (КВТ)
с клеевым слоем
1
160
50
1.22
3:1
полиолефин
черный
CTTK-175/50 (КВТ)
с клеевым слоем
1
175
50
1.22
3:1
полиолефин
черный
СТТК-200/55 (КВТ)
с клеевым слоем
1
200
55
1.22
3:1
полиолефин
черный
CTTK-225/60 (КВТ)
с клеевым слоем
1
225
60
1.22
3:1
полиолефин
черный
