Наконечники болтовые с покрытием и угловым расположением болтов. Евросерия

тип:

НБЕ-(Л) (ТУ 3449-009-97284872-2006)

  • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля

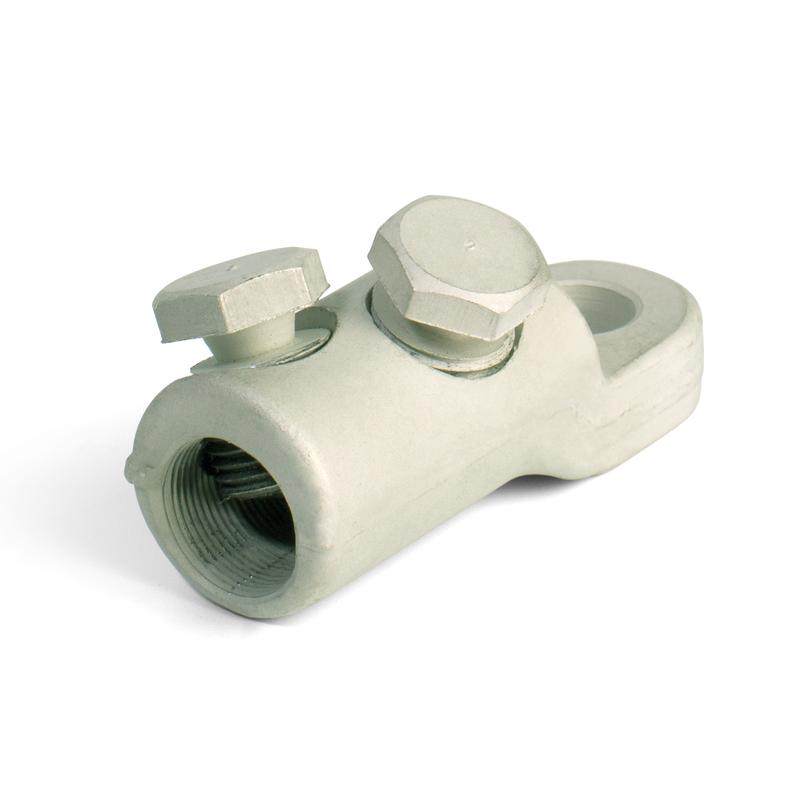

  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие корпуса и болтов: гальваническое
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет

Наконечники НБЕ-(Л) – универсальные кабельные наконечники евросерии с гальваническим покрытием и Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

Основным преимуществом наконечников НБЕ-(Л) является нейтральное по отношению к проводникам гальваническое покрытие. Оно исключает возможность возникновения гальванической пары при соединении меди и алюминия без герметизации.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы наконечниками евро-серии с угловым расположением болтов (типы НБЕ-Л и СБЕ-Л).

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБЕ-Л смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

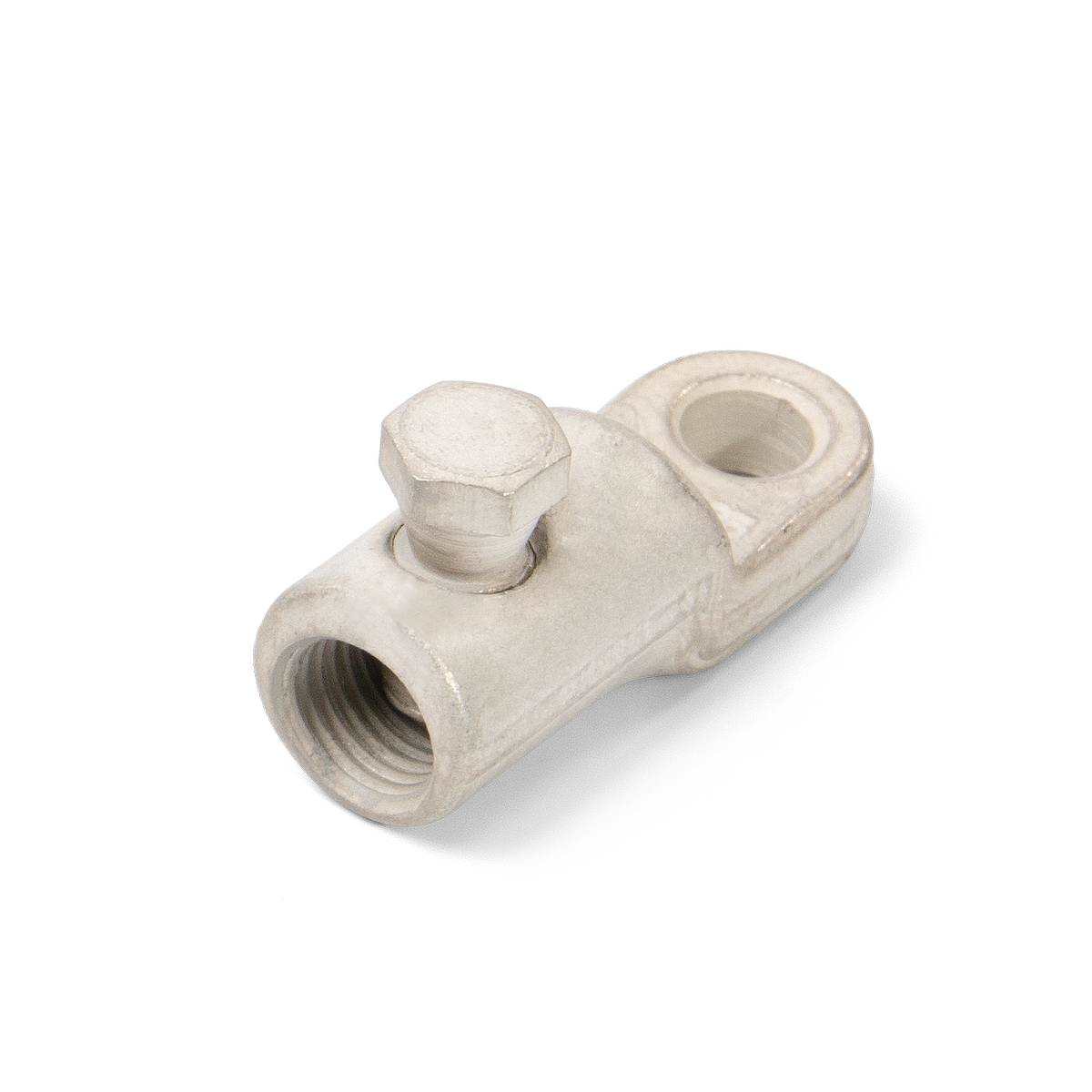

В отличие от дешевых аналогов все болтовые наконечники «КВТ» (кроме самого маленького размера на диапазон 10-25мм²) оснащены 2-мя и 3-мя (начиная с сечения 300 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
1НБ-10/25(Л) (КВТ) 10
шт
263.86
2НБЕ-25/50(Л) (КВТ) 10
шт
564.72
2НБЕ-70/120(Л) (КВТ) 10
шт
959.80
2НБЕ-150/240(Л) (КВТ) 5
шт
1501.64
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
1НБ-10/25(Л) (КВТ) 10
п/э пакет
4680430002278 10 10 2 0.092 0.0002
2НБЕ-25/50(Л) (КВТ) 10
п/э пакет
4680430002285 13 10 2 0.306 0.00026
2НБЕ-70/120(Л) (КВТ) 10
п/э пакет
4680430002292 16 12.5 3 0.792 0.0006
2НБЕ-150/240(Л) (КВТ) 5
п/э пакет
4680430002308 16 12 4 0.788 0.000768
SKU товарные позиции Цвет изоляции L (мм) L₁ (мм) L₂ (мм) S (мм) D (мм) d (мм) d₁ (мм) N (мм) A (мм)
1НБ-10/25(Л) (КВТ) 38 15.2 18 6 6.4 13 8 8 6.5
2НБЕ-25/50(Л) (КВТ) 58 21.5 28 8 10.5 19 11 10 9.5
2НБЕ-70/120(Л) (КВТ) 78 26.5 41 12 13 27 17 14 13.5
2НБЕ-150/240(Л) (КВТ) 98 34.5 53 14 17 37 25 14 15.5
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
1НБ-10/25(Л) (КВТ)
Эксцентриковое отверстие под жилу
10
10/ 16/ 25
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
гальваническое лужение
срывные болты
2НБЕ-25/50(Л) (КВТ)
Угловое расположение болтов/ Эксцентриковое отверстие под жилу
10
25/ 35/ 50
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
гальваническое лужение
срывные болты
2НБЕ-70/120(Л) (КВТ)
Угловое расположение болтов/ Эксцентриковое отверстие под жилу
10
70/ 95/ 120
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
гальваническое лужение
срывные болты
2НБЕ-150/240(Л) (КВТ)
Угловое расположение болтов/ Эксцентриковое отверстие под жилу
10
150/ 185/ 240
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
гальваническое лужение
срывные болты
