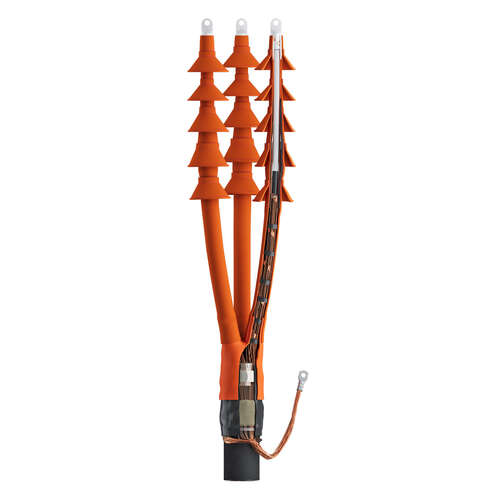

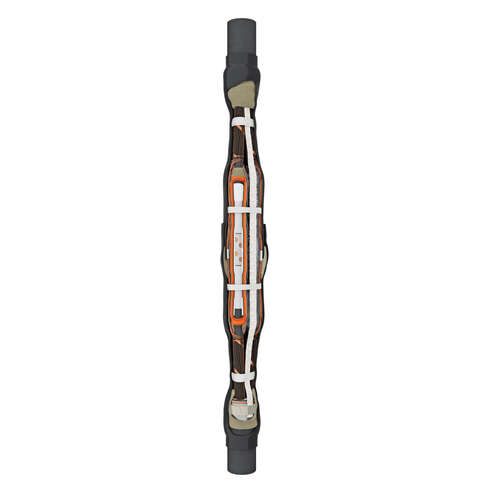

Кабельные муфты 20-35 кВ

Концевые и соединительные муфты Raychem на напряжение 1 кВ для 4-жильных кабелей с пластмассовой изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение, кВ Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
EPKT-0031-L12 25-70 4ПКТп-1-25/50(Б) 1 концевая пластмассовая
без брони
4 с болтовыми наконечниками
EPKT-0047-L12 50-150 4ПКТп-1-70/120(Б)
EPKT-0063-L12 120-240 4ПКТп-1-150/240(Б)
EPKT-0015 4-35 4ПКТп-1-16/25 1 концевая пластмассовая
без брони
4 без наконечников
EPKT-0031 25-70 4ПКТп-1-25/50
EPKT-0047 70-150 4ПКТп-1-70/120
EPKT-0063 150-400 4ПКТп-1-150/240
EPKT-0063 150-400 4ПКТп-1-300
EPKT-0031-L12-CEE01 25-70 4ПКТп(б)-1-25/50(Б) 1 концевая пластмассовая
с броней
4 с болтовыми наконечниками
EPKT-0047-L12-CEE01 50-150 4ПКТп(б)-1-70/120(Б)
EPKT-0063-L12-CEE01 120-240 4ПКТп(б)-1-150/240(Б)
EPKT-0015-СЕЕ01 4-35 4ПКТп(б)-1-16/25 1 концевая пластмассовая
с броней
4 без наконечников
EPKT-0031-CEE01 25-70 4ПКТп(б)-1-25/50
EPKT-0047-CEE01 70-150 4ПКТп(б)-1-70/120
EPKT-0063-CEE01 150-400 4ПКТп(б)-1-150/240
EPKT-0063-CEE01 150-400 4ПКТп(б)-1-300
POLJ-01/4X 10-35 10-35 4ПСТ-1-16/25(Б) 1 соединительная пластмассовая
без брони
4 с болтовыми соединителями
POLJ-01/4X 25-70 25-70 4ПСТ-1-25/50(Б)
POLJ-01/4X 70-120 70-120 4ПСТ-1-70/120(Б)
POLJ-01/4X 150-240 150-240 4ПСТ-1-150/240(Б)
POLJ-01/4X 300 300 4ПСТ-1-300/400(Б)
POLJ-01/4X 10-35-T 10-35 4ПСТ(б)-1-16/25(Б) 1 соединительная пластмассовая
с броней
4 с болтовыми соединителями
POLJ-01/4X 25-70-T 25-70 4ПСТ(б)-1-25/50(Б)
POLJ-01/4X 70-120-T 70-120 4ПСТ(б)-1-70/120(Б)
POLJ-01/4X 150-240-T 150-240 4ПСТ(б)-1-150/204(Б)
POLJ-01/4X 300-T 300 4ПСТ(б)-1-300(Б)

Концевые и соединительные муфты Raychem на напряжение 1 кВ для 5-жильных кабелей с пластмассовой изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение, кВ Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
POLT-01/5X 35-70-L12 35-70 5ПКТп-1-25/50(Б) 1 концевая пластмассовая
без брони
5 с болтовыми наконечниками
POLT-01/5X 70-120-L12 70-120 5ПКТп-1-70/120(Б)
POLT-01/5X 150-240-L12 150-240 5ПКТп-1-150/240(Б)
POLT-01/5X 10-35 10-35 5ПКТп-1-16/25 1 концевая пластмассовая
без брони
5 без наконечников
POLT-01/5X 35-70 35-70 5ПКТп-1-25/50
POLT-01/5X 70-120 70-120 5ПКТп-1-70/120
POLT-01/5X 150-240 150-240 5ПКТп-1-150/240
POLT-01/5X 35-70-L12-CEE01 35-70 5ПКТп(б)-1-25/50(Б) 1 концевая пластмассовая
с броней
5 с болтовыми наконечниками
POLT-01/5X 70-120-L12-CEE01 70-120 5ПКТп(б)-1-70/120(Б)
POLT-01/5X 150-240-L12-CEE01 150-240 5ПКТп(б)-1-150/240(Б)
POLT-01/5X 10-35-CEE01 10-35 5ПКТп(б)-1-16/25 1 концевая пластмассовая
с броней
5 без наконечников
POLT-01/5X 35-70-CEE01 35-70 5ПКТп(б)-1-25/50
POLT-01/5X 70-120-CEE01 70-120 5ПКТп(б)-1-70/120
POLT-01/5X 150-240-CEE01 150-240 5ПКТп(б)-1-150/240
POLJ-01/5X 10-35 10-35 5ПСТ-1-16/25(Б) 1 соединительная пластмассовая
без брони
5 с болтовыми соединителями
POLJ-01/5X 25-70 25-70 5ПСТ-1-25/50(Б)
POLJ-01/5X 70-120 70-120 5ПСТ-1-70/120(Б)
POLJ-01/5X 150-240 150-240 5ПСТ-1-150/240(Б)
POLJ-01/5X 10-35-T 10-35 5ПСТ(б)-1-16/25(Б) 1 соединительная пластмассовая
с броней
5 с болтовыми соединителями
POLJ-01/5X 25-70-T 25-70 5ПСТ(б)-1-25/50(Б)
POLJ-01/5X 70-120-T 70-120 5ПСТ(б)-1-70/120(Б)
POLJ-01/5X 150-240-T 150-240 5ПСТ(б)-1-150/240(Б)

Концевые и соединительные муфты Raychem на напряжение 1 кВ для кабелей с бумажной маслопропитанной изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение, кВ Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
GUST-01/3x 25-70/750-L12 25-70 3КВНТп-1-25/50(Б) 1 концевая бумажная маслопропитанная
с броней
без брони
3 с болтовыми наконечниками
GUST-01/3x 70-120/750-L12 70-120 3КВНТп-1-70/120(Б)
GUST-01/3x 120-240/750-L12 120-240 3КВНТп-1-150/240(Б)
GUST-01/3x 25-70/750 25-70 3КВНТп-1-25/50 1 концевая бумажная маслопропитанная
с броней
без брони
3 без наконечников
GUST-01/3x 70-120/750 70-120 3КВНТп-1-70/120
GUST-01/3x 120-240/750 120-240 3КВНТп-1-150/240
GUST-01/4x 25-70/750-L12 25-70 4КВНТп-1-25/50(Б) 1 концевая бумажная маслопропитанная
с броней
без брони
4 с болтовыми наконечниками
GUST-01/4x 70-150/750-L12 70-150 4КВНТп-1-70/120(Б)
GUST-01/4x 120-240/750-L12 120-240 4КВНТп-1-150/240(Б)
GUST-01/4x 25-70/750 25-70 4КВНТп-1-25/50 1 концевая бумажная маслопропитанная
с броней
без брони
4 без наконечников
GUST-01/4x 70-150/750 70-150 4КВНТп-1-70/120
GUST-01/4x 120-240/750 120-240 4КВНТп-1-150/240
GUSJ-01/3x 16-70 16-70 3СТп-1-25/50(Б) 1 соединительная бумажная маслопропитанная
с броней
без брони
3 с болтовыми соединителями
GUSJ-01/3x 50-120 50-120 3СТп-1-70/120(Б)
GUSJ-01/3x 120-240 120-240 3СТп-1-150/240(Б)
GUSJ-01/3x 16-95 16-95 4СТп-1-25/50(Б) 1 соединительная бумажная маслопропитанная
с броней
без брони
4 с болтовыми соединителями
GUSJ-01/3x 50-150 50-150 4СТп-1-70/120(Б)
GUSJ-01/3x 120-240 120-240 4СТп-1-150/240(Б)

Соединительные муфты Raychem на напряжение 1 кВ для кабелей с резиновой изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение, кВ Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
EMKJ-0017 10-16 4РСТ-1-10/25 1 соединительная резиновая без брони и экрана 4 без соединителей
EMKJ-0027 25-50 4РСТ-1-35/50
EMKJ-0037 70-120 4РСТ-1-70/120

Соединительные муфты Raychem для контрольных кабелей

Муфта RAYCHEM Сечение муфты Raychem Кол-во жил муфты Raychem Муфта КВТ Напряжение, кВ Тип муфты Изоляция кабеля Тип кабеля Число жил
SMOE-81140 1,5-2,5 4-7 ПСТк(4-14)х(1,5-2,5) 1 соединительная пластмассовая
без брони
4-14
SMOE-81141 1,5-2,5 8-14 ПСТк(4-14)х(1,5-2,5)
SMOE-81142 1,5-2,5 15-21 ПСТк(19-37)х(1,5-2,5) 19-37
SMOE-81143 1,5-2,5 22-40 ПСТк(19-37)х(1,5-2,5)
SMOE-81140-Т 1,5-2,5 4-7 ПСТк(4-14)х(1,5-2,5) 1 соединительная пластмассовая
с броней
4-14
SMOE-81141-Т 1,5-2,5 8-14 ПСТк(4-14)х(1,5-2,5)
SMOE-81142-Т 1,5-2,5 15-21 ПСТк(19-37)х(1,5-2,5) 19-37
SMOE-81143-Т 1,5-2,5 22-40 ПСТк(19-37)х(1,5-2,5)

Соединительные муфты Raychem с наполнителем Guroflex на напряжение 1 кВ для кабелей с пластмассовой изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение, кВ Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
BV-0-GD-KS0 1,5-6 МКС-1(Б) 1 соединительная пластмассовая
без брони
3, 4, 5 с блоком соединителей
BV-1-GD-KS1 6-16 МКС-2(Б)
BV-2-GD-KS2 16-25 МКС-2(Б)
BV-0-GD 1,5-6 МКС-1 1 соединительная пластмассовая
без брони
3, 4, 5 без соединителей
BV-1-GD 6-16 МКС-2
BV-2-GD 16-25 МКС-2

Концевые и соединительные муфты Raychem на напряжение 6 кВ для трехжильных кабелей с пластмассовой изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
EPKT-2041-L12 16-50 3ПКТп-6-25/50(Б) 6 концевая пластмассовая
с броней
без брони
3 с болтовыми наконечниками
EPKT-2051-L12 70-120 3ПКТп-6-70/120(Б)
EPKT-2061-L12 150-240 3ПКТп-6-150/240(Б)
EPKT-2041 16-50 3ПКТп-6-25/50 6 концевая пластмассовая
с броней
без брони
3 без наконечников
EPKT-2051 70-120 3ПКТп-6-70/120
EPKT-2061 150-240 3ПКТп-6-150/240
EPKT-2292-L12 16-50 3ПКТп-6-25/50(Б) 6 концевая пластмассовая
с броней
без брони
3 с болтовыми наконечниками
EPKT-2302-L12 70-120 3ПКТп-6-70/120(Б)
EPKT-2312-L12 150-240 3ПКТп-6-150/240(Б)
EPKT-2292 16-50 3ПКТп-6-25/50 6 концевая пластмассовая
с броней
без брони
3 без наконечников
EPKT-2302 70-120 3ПКТп-6-70/120
EPKT-2312 150-240 3ПКТп-6-150/240
POLJ-06/3x 25-50 25-50 3ПСТ-6-25/50(Б) 6 соединительная пластмассовая
с броней
без брони
3 с болтовыми соединителями
POLJ-06/3x 70-120 70-120 3ПСТ-6-70/120(Б)
POLJ-06/3x 150-240 150-240 3ПСТ-6-150/240(Б)

Концевые и соединительные муфты Raychem на напряжение 10 кВ для трехжильных кабелей с бумажной маслопропитанной изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
GUST-12/ 25-50/ 800-L12 25-50 3КВТп-10-25/50(Б) 10кВ концевая внутренней установки бумажная маслопропитанная
с броней
без брони
3 с болтовыми наконечниками
GUST-12/ 70-120/ 800-L12 70-120 3КВТп-10-70/120(Б)
GUST-12/ 150-240/ 800-L12 150-240 3КВТп-10-150/240(Б)
GUST-12/ 25-50/ 800 25-50 3КВТп-10-25/50 10кВ концевая внутренней установки бумажная маслопропитанная
с броней
без брони
3 без наконечников
GUST-12/ 70-120/ 800 70-120 3КВТп-10-70/120
GUST-12/150-240/ 800 150-240 3КВТп-10-150/240
GUST-12/ 25- 50/ 800-L12 25-50 3КНТп-10-25/50(Б) 10кВ концевая наружной установки бумажная маслопропитанная
с броней
без брони
3 с болтовыми наконечниками
GUST-12/ 70-120/ 800-L12 70-120 3КНТп-10-70/120(Б)
GUST-12/150-240/ 800-L12 150-240 3КНТп-10-150/240(Б)
GUST-12/ 25- 50/ 800 25-50 3КНТп-10-25/50 10кВ концевая наружной установки бумажная маслопропитанная
с броней
без брони
3 без наконечников
GUST-12/ 70-120/ 800 70-120 3КНТп-10-70/120
GUST-12/150-240/ 800 150-240 3КНТп-10-150/240
GUSJ-12/ 35-50 25-50 3СТп-10-25/50(Б) 10кВ соединительная бумажная маслопропитанная
с броней
без брони
3 с болтовыми соединителями
GUSJ-12/ 70-120 70-120 3СТп-10-70/120(Б)
GUSJ-12/150-240 150-240 3СТп-10-150/240(Б)

Концевые и соединительные муфты Raychem на напряжение 10 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
POLT-12C/1XI-L12 25-70 1ПКВТ-10-35/50(Б) 10кВ концевая внутренней установки сшитый полиэтилен
с броней
без брони
1 с болтовыми наконечниками
POLT-12D/1XI-L12A 70-150 1ПКВТ-10-70/120(Б)
POLT-12D/1XI-L12B 120-240 1ПКВТ-10-150/240(Б)
POLT-12E/1XI-L16 185-400 1ПКВТ-10-300/400(Б)
POLT-12F/1XI-L20A 500-630 1ПКВТ-10-500/630(Б)
POLT-12F/1XI-L20В 800 1ПКВТ-10-800(Б)
POLT-12C/1XI 25-95 1ПКВТ-10-35/50 10кВ концевая внутренней установки сшитый полиэтилен
с броней
без брони
1 без наконечников
POLT-12D/1XI 95-240 1ПКВТ-10-70/120
POLT-12D/1XI 95-240 1ПКВТ-10-150/240
POLT-12E/1XI 240-500 1ПКВТ-10-300/400
POLT-12F/1XI 500-800 1ПКВТ-10-500/630
POLT-12F/1XI 500-800 1ПКВТ-10-800
POLT-12C/1XO-L12 25-70 1ПКНТ-10-35/50(Б) 10кВ концевая наружной установки сшитый полиэтилен
с броней
без брони
1 с болтовыми наконечниками
POLT-12D/1XO-L12A 70-150 1ПКНТ-10-70/120(Б)
POLT-12D/1XO-L12B 120-240 1ПКНТ-10-150/240(Б)
POLT-12E/1XO-L16 185-400 1ПКНТ-10-300/400(Б)
POLT-12F/1XO-L20A 500-630 1ПКНТ-10-500/630(Б)
POLT-12F/1XO-L20B 800 1ПКНТ-10-800(Б)
POLT-12C/1XO 25-95 1ПКНТ-10-35/50 10кВ концевая наружной установки сшитый полиэтилен
с броней
без брони
1 без наконечников
POLT-12D/1XO 95-240 1ПКНТ-10-70/120
POLT-12D/1XO 95-240 1ПКНТ-10-150/240
POLT-12E/1XO 240-500 1ПКНТ-10-300/400
POLT-12F/1XO 500-800 1ПКНТ-10-500/630
POLT-12F/1XO 500-800 1ПКНТ-10-800
POLJ-12/1x 25-70 25-70 1ПСТ-10-35/50(Б) 10кВ соединительная сшитый полиэтилен
с броней
без брони
1 с болтовыми соединителями
POLJ-12/1x 70-150 70-150 1ПСТ-10-70/120(Б)
POLJ-12/1x 120-240 120-240 1ПСТ-10-150/240(Б)
POLJ-12/1x 240-400 240-400 1ПСТ-10-300/400(Б)
POLJ-12/1x 500 500 1ПСТ-10-500/630(Б)
POLJ-12/1x 630 630 1ПСТ-10-500/630(Б)
POLJ-12/1x 800 800 1ПСТ-10-800(Б)

Концевые и соединительные муфты Raychem на напряжение 10 кВ для трехжильных кабелей с изоляцией из сшитого полиэтилена

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
POLT-12C/3XI-H4-L12 25-50 3ПКВТп-10-35/50(Б) 10кВ концевая внутренней установки сшитый полиэтилен
с броней
без брони
3 с болтовыми наконечниками
POLT-12D/3XI-H4-L12A 70/120 3ПКВТп-10-70/120(Б)
POLT-12D/3XI-H4-L12B 120-240 3ПКВТп-10-150/240(Б)
POLT-12C/3XI-H4 25-70 3ПКВТп-10-35/50 10кВ концевая внутренней установки сшитый полиэтилен
с броней
без брони
3 без наконечников
POLT-12D/3XI-H4 95-240 3ПКВТп-10-70/120
POLT-12D/3XI-H4 95-240 3ПКВТп-10-150/240
POLT-12C/3XO-H4-L12 25-50 3ПКНТп-10-35/50(Б) 10кВ концевая наружной установки сшитый полиэтилен
с броней
без брони
3 с болтовыми наконечниками
POLT-12D/3XO-H4-L12A 70/120 3ПКНТп-10-70/120(Б)
POLT-12D/3XO-H4-L12B 120-240 3ПКНТп-10-150/240(Б)
POLT-12C/3XO-H4 25-70 3ПКНТп-10-35/50 10кВ концевая наружной установки сшитый полиэтилен
с броней
без брони
3 без наконечников
POLT-12D/3XO-H4 95-240 3ПКНТп-10-70/120
POLT-12D/3XO-H4 95-240 3ПКНТп-10-150/240
POLJ-12/3x 25- 70 25-70 3ПСТ-10-35/50(Б) 10кВ соединительная сшитый полиэтилен
без брони
3 с болтовыми соединителями
POLJ-12/3x 70-150 70-150 3ПСТ-10-70/120(Б)
POLJ-12/3x 120-240 120-240 3ПСТ-10-150/240(Б)
POLJ-12/3x 25-70-T 25-70 3ПСТ-10-35/50(Б) 10кВ соединительная сшитый полиэтилен
с ленточной броней
3 с болтовыми соединителями
POLJ-12/3x 70-150-T 70-150 3ПСТ-10-70/120(Б)
POLJ-12/3x 120-240-T 120-240 3ПСТ-10-150/240(Б)

Переходные муфты Raychem на напряжение 10 кВ для кабелей с изоляцией из сшитого полиэтилена и бумажной маслопропитанной изоляцией

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
TRAJ-12/1x 70-120 70-120 (1П+3Б)СПТ-10-70/120(Б) 10 переходная соединительная бумажная, сшитый полиэтилен
с броней
без брони
3 с болтовыми соединителями
TRAJ-12/1x 150-240 150-240 (1П+3Б)СПТ-10-150/240(Б)
TRAJ-12/3x 35-50 35-50 (3П+3Б)СПТ-10-35/50(Б) 10 переходная соединительная бумажная, сшитый полиэтилен
с броней
без брони
3 с болтовыми соединителями
TRAJ-12/3x 70-120 70-120 (3П+3Б)СПТ-10-70/120(Б)
TRAJ-12/3x 150-240 150-240 (3П+3Б)СПТ-10-150/240(Б)

Концевые и соединительные муфты Raychem на напряжение 20 и 35 кВ для одножильных кабелей с изоляцией из сшитого полиэтилена

Муфта RAYCHEM Сечение муфты Raychem Муфта КВТ Напряжение Тип муфты Изоляция кабеля Тип кабеля Число жил Комплектация
POLT-24D/1XI-L12A 50-150 1ПКВТ-20-70/120(Б) 20кВ концевая внутренней установки сшитый полиэтилен
с броней
без брони
1 с болтовыми наконечниками
POLT-24D/1XI-L12B 120-240 1ПКВТ-20-150/240(Б)
POLT-24E/1XI-L16 185-400 1ПКВТ-20-300/400(Б)
POLT-24D/1XO-L12A 70-150 1ПКНТ-20-70/120(Б) 20кВ концевая наружной установки сшитый полиэтилен
с броней
без брони
1 с болтовыми наконечниками
POLT-24D/1XO-L12B 120-240 1ПКНТ-20-150/240(Б)
POLT-24E/1XO-L16 185-400 1ПКНТ-20-300/400(Б)
POLJ-24/1x 70-150 70-150 1ПСТ-20-70/120(Б) 20кВ соединительная сшитый полиэтилен
с броней
без брони
1 с болтовыми соединителями
POLJ-24/1x 120-240 120-240 1ПСТ-20-150/240(Б)
POLJ-24/1x 240-400 240-400 1ПСТ-20-300/400(Б)
POLT-42D/1XI-L12 50-120 1ПКВТ-35-70/120(Б) 35кВ концевая внутренней установки сшитый полиэтилен
с броней
без брони
1 с болтовыми наконечниками
POLT-42E/1XI-L12 150-240 1ПКВТ-35-150/240(Б)
POLT-42F/1XI-L16 185-400 1ПКВТ-35-300/400(Б)
POLT-42D/1XO-L12 50-120 1ПКНТ-35-70/120(Б) 35кВ концевая наружной установки сшитый полиэтилен
с броней
без брони
1 с болтовыми наконечниками
POLT-42E/1XO-L12 150-240 1ПКНТ-35-150/240(Б)
POLT-42F/1XO-L16 185-400 1ПКНТ-35-300/400(Б)

Внимание!

  1. Конструкция и комплектация муфт КВТ и Raychem могут иметь различия. При этом муфты КВТ  являются полным фунукциональным аналогом кабельных муфт Raychem
  2. Диапазоны сечений кабельных муфт КВТ и Raychem могут отличатся. Уточняйте сечение кабеля, на котором будет осуществляться монтаж для подбора правильного аналога
  3. Разделка кабеля и последовательность монтажа компонентов муфт должны осуществляться в строгом соответствии с инструкцией по монтажу КВТ
  4. При необходимости увеличить длину разделки концевых муфт КВТ можно воспользоваться комплектами КУ (антитрекинговые трубки) и трубками жильной изоляции ТСТ
  5. В отличие от непаянной системы заземления муфт Raychem, муфты КВТ  оснащены более надежным комбинированным заземлением (пайка к ленточной броне и ППД для металлической оболочки маслопропитанных кабелей)
  6. Комплекты заземления для кабелей с медным ленточным экраном (КМЛЭ) и кабелей с проволочной броней (КМПБ) приобретаются отдельно.
  7. Помимо муфт на стандартные кабели завод "КВТ" представляет полную линейку муфт не поддерживающих горение на кабели нг -LS, а также серию мини муфт на сечения 1.0-10 мм²
Результаты применения фильтра характеристик
