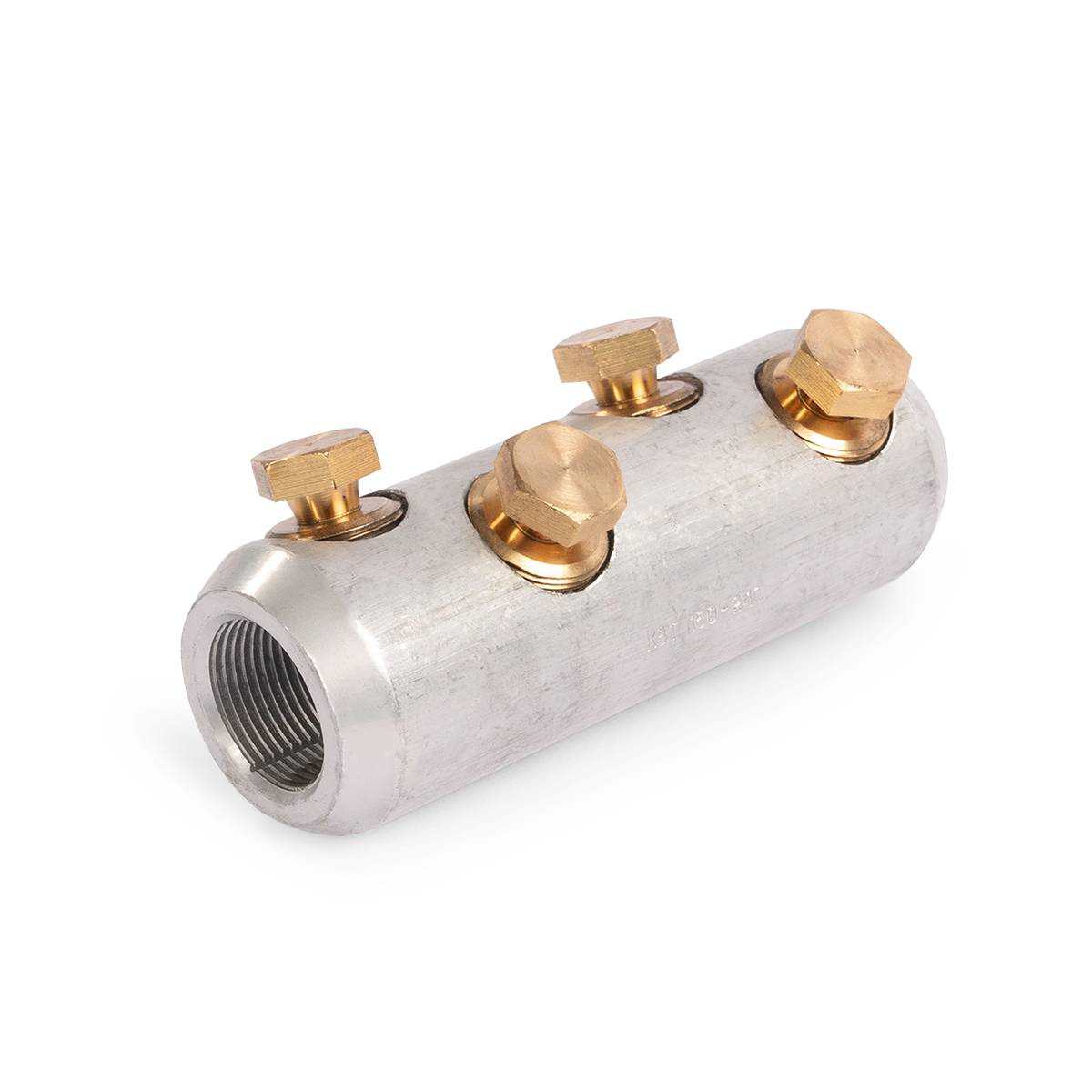

Соединители болтовые на напряжение до 35 кВ. Евросерия
тип:
СБЕ-35 (ТУ 3449-042-97284872-2011)
- Предназначены для соединения кабелей напряжением до 35 кВ
- Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
Соединители СБЕ-35 – универсальные кабельные гильзы евросерии с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами.. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.
Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ-35 размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.
Применяемые в данном виде соединителей болты изготавливаются из латуни. Благодаря данному решению удалось добиться почти двукратного уменьшения требуемого для срыва головки болта момента при сохранении требуемой прижимной силы.
В отличие от дешевых аналогов все болтовые соединители СБЕ «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает не только наличие двух срывных шеек с предустановленными моментами срыва головок вместо одной, но и усовершенствованную круглую головку болта с внутренним шестигранником, которая облегчает монтаж в условиях ограниченного пространства. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) |
---|---|---|---|---|
4СБЕ-35–70/120 (КВТ) | 10 | шт |
1023.77 | |
4СБЕ-35–150/240 (КВТ) | 5 | шт |
1512.55 |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
4СБЕ-35–70/120 (КВТ) | 10 | п/э пакет |
4680430002391 | 20 | 14 | 3 | 1.55 | 0.00084 | |
4СБЕ-35–150/240 (КВТ) | 5 | п/э пакет |
4680430002407 | 20 | 11 | 4 | 1.662 | 0.00088 |
SKU | товарные позиции Цвет изоляции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) |
---|---|---|---|---|---|---|
4СБЕ-35–70/120 (КВТ) | 94 | 45.5 | 27 | 15 | 10 | |
4СБЕ-35–150/240 (КВТ) | 107 | 52 | 37 | 21 | 14 |
SKU | товарные позиции Цвет изоляции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|---|
4СБЕ-35–70/120 (КВТ) | Угловое расположение болтов |
35 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминий/ медь |
без покрытия |
срывные болты |
|
4СБЕ-35–150/240 (КВТ) | Угловое расположение болтов |
35 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминий/ медь |
без покрытия |
срывные болты |
