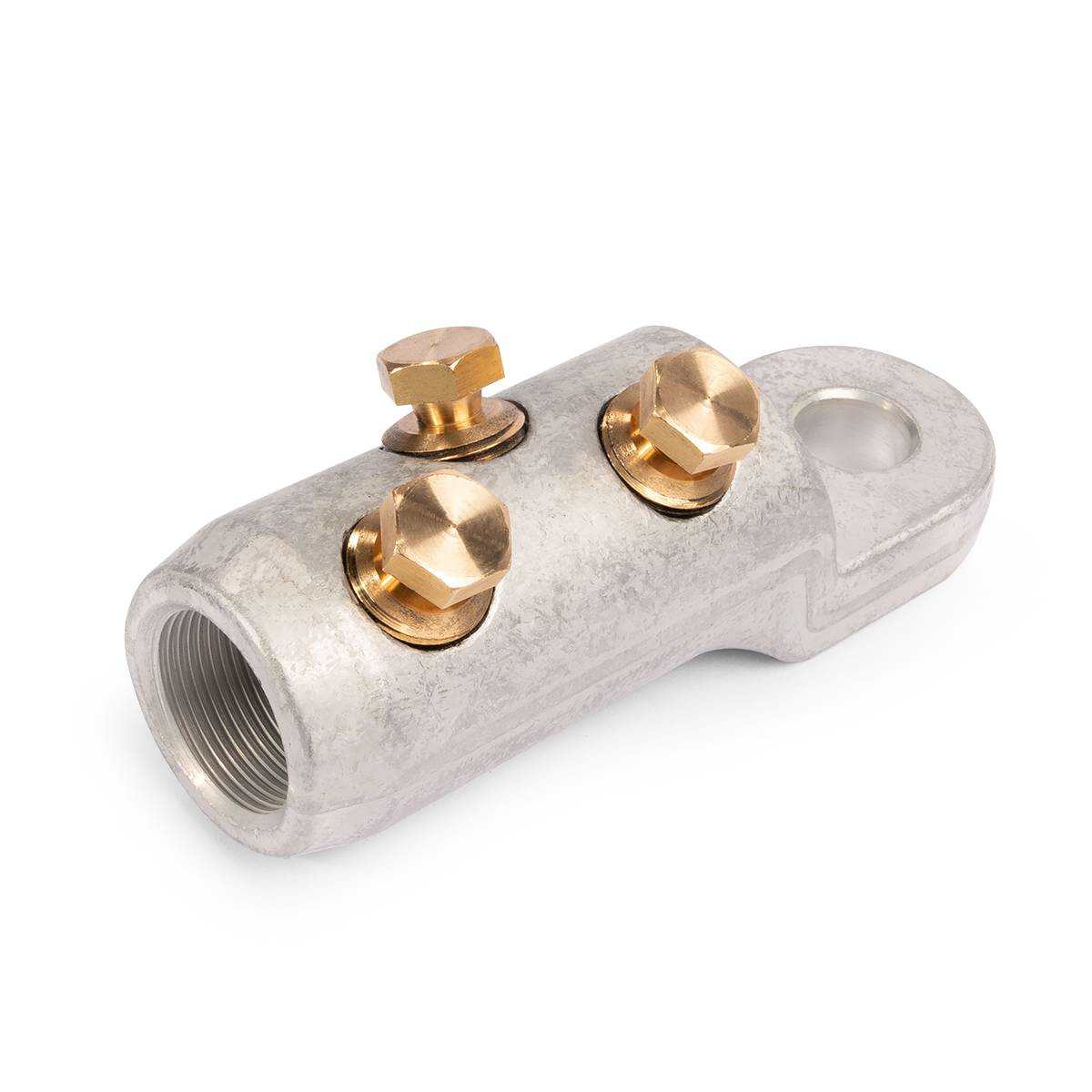

Наконечники болтовые на напряжение до 35 кВ. Евросерия

тип:

3НБЕ-35 (ТУ 3449-042-97284872-2011)

  • Предназначены для оконцевания кабелей напряжением до 35 кВ
  • Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
  • Торцевые фаски для сглаживания напряженности электрического поля
  • Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Материал корпуса: специальный алюминиевый сплав
  • Материал болтов: медный сплав
  • Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» расположена центрально-симметрично относительно оси болтового наконечника
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет

Наконечники НБЕ-35 – универсальные кабельные наконечники евросерии с Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 35кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБЕ-35 размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

Применяемые в данном виде наконечников болты изготавливаются из латуни. Благодаря данному решению удалось добиться почти двукратного уменьшения требуемого для срыва головки болта момента при сохранении требуемой прижимной силы.

В отличие от дешевых аналогов все болтовые наконечники «КВТ» оснащены 2-мя и 3-мя (начиная с сечения 300 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает не только наличие двух срывных шеек с предустановленными моментами срыва головок вместо одной, но и усовершенствованную круглую головку болта с внутренним шестигранником, которая облегчает монтаж в условиях ограниченного пространства. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
3НБЕ-35–300/400 (КВТ) 1
шт
2747.57
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
3НБЕ-35–300/400 (КВТ) 1
п/э пакет
4680430002230 25 15 1 0.55 0.000375
SKU товарные позиции Цвет изоляции L (мм) L₁ (мм) L₂ (мм) S (мм) D (мм) d (мм) d₁ (мм) N (мм) A (мм)
3НБЕ-35–300/400 (КВТ) 135 45.5 75 15 17 42 26 14 20
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
3НБЕ-35–300/400 (КВТ)
Угловое расположение болтов
35
300/ 400
1/ 2/ 3/ 4
алюминиевый сплав
без покрытия
срывные болты
1
