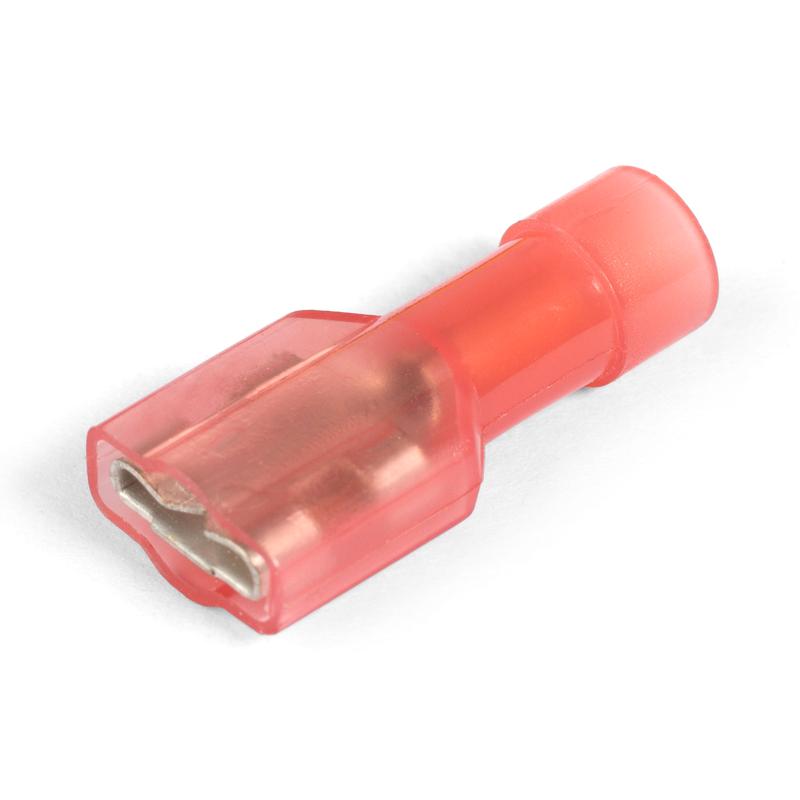

    Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе

    тип:

    РПИ-М(н) (ТУ 3424-001-59861269-2004)

    Серия

    ПРОФИ

    • Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
    • Материал изоляции: самозатухающий нейлон. Не содержит галогенов
    • Термостойкость изоляции: 105 °C
    • Материал разъема: латунь марки Л63
    • Покрытие разъема: электролитическое лужение
    • Максимальное напряжение: 400 В
    • Особенности конструкции:
      • полностью изолированная конструкция
      • исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
      • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
      • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
    • Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
    • Опрессовка проводника поверх изолирующего корпуса
    Сертификация
    Сопроводительная документация
    Эксплуатационно-гарантийные сроки
    • Гарантийный срок хранения 5  лет
    • Гарантийный срок эксплуатации 5  лет
    • Срок службы 25  лет
    Вопросы и ответы Сопутствующие товары
    @name
    S3 ID
    S3 ID
    draw
    SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
    РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4670016355799 10 11.5 1.5 0.088 0.000173
    РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4670016355829 9 11 1.7 0.096 0.000168
    РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4670016355850 13 11 1.6 0.13 0.000229
    РПИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт) (КВТ) 1
    п/э пакет
    		 4630105717471 10 11.5 1.5 0.088 0.000173
    РПИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт) (КВТ) 1
    п/э пакет
    		 4630105717488 9 11 1.7 0.096 0.000168
    РПИ-М(н) 6.0–(6.3) серия ПРОФИ (100шт) (КВТ) 1
    п/э пакет
    		 4630105717495 13 11 1.6 0.13 0.000229
    SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
    РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ)
    0.4
    0.5/ 0.75/ 1.0/ 1.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    красный
    опрессовка
    РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ)
    0.4
    1.5/ 2.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    синий
    опрессовка
    РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ)
    0.4
    4/ 6
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    желтый
    опрессовка
    РПИ-М(н) 1.5–(6.3) серия ПРОФИ (100шт) (КВТ)
    0.4
    0.5/ 0.75/ 1.0/ 1.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    красный
    опрессовка
    РПИ-М(н) 2.5–(6.3) серия ПРОФИ (100шт) (КВТ)
    0.4
    1.5/ 2.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    синий
    опрессовка
    РПИ-М(н) 6.0–(6.3) серия ПРОФИ (100шт) (КВТ)
    0.4
    4/ 6
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    желтый
    опрессовка
